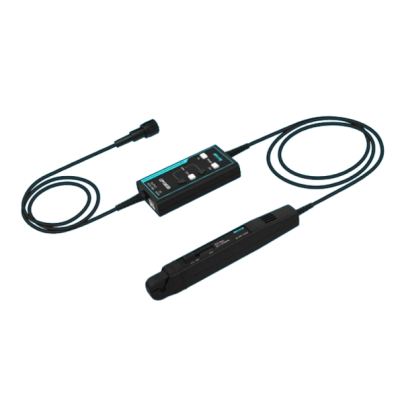

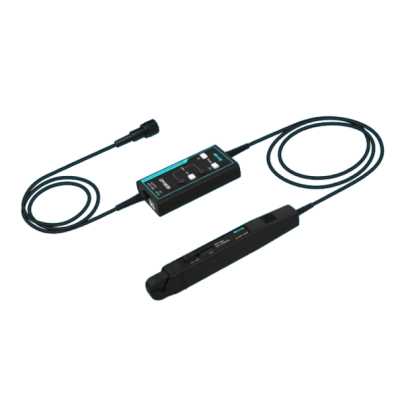

CP1003B 100MHz Yüksek Frekans AC/DC Akım Probu

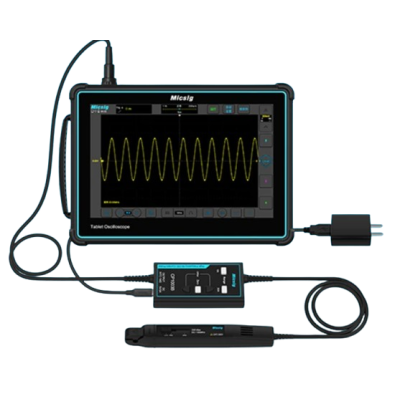

BNC Arayüzü
Herhangi bir osiloskopta çalışmak için standart BNC arayüzü.
Kompakt ve Zarif Tasarım
Tek elle kolay kullanım. Çeşitli karmaşık testlere uygulanabilir.
Otomatik Degaussing ve Sıfırlama
"Sıfırlama" tuşuna basın, prob aynı anda otomatik olarak degaussed olacak ve kalibre edilecektir.
Aşırı Yük Göstergesi
Akım aşırı yüklendiğinde, ilgili aralık düğmesi yanıp sönecektir.
HF Akım Sinyali Ölçümleri
Yüksek frekanslı sinyallerde >20MHz'de doğru ölçüm yeteneği.
Aynı sinyal düşük frekanslı prob ile ölçüldüğünde tamamen bozulmuştur.
Uygulamalar
● Elektrikli araç ulaşım tasarımı
● Anahtarlama güç kaynağı tasarımı
● Elektronik mühendisliği deneyi
● Yarı iletken cihaz tasarımı
● Aviyonik tasarımı
● İnverter/Transformatör tasarımı
● Elektronik balast tasarımı
● Endüstriyel Kontrol/Tüketici Elektroniği tasarımı
● Motor tahrikli tasarım
● Güç elektroniği ve elektrikli tahrik deneysel tasarımı
| Model | CP503B | CP1003B |
|---|---|---|
| Bandwidth | 50MHz | 100MHz |
| Rise Time | ≤7ns | ≤3.5ns |
| Power Supply | DC 5V 3A | |
| Delay | <30ns (6A) <30ns (30A) |
|
| Range | 6A（2X）/ 30A (10X) | |
| Output Sensitivity | 1V/2A (6A) 1V/10A (30A) |
|
| DC accuracy (typical) | ±1%+10mA(6A) ±1%+50mA(30A) |
|
| Input Current Range | 20mA-6Apk(6A) 50mA-30Apk (30A) |
|
| Max. Current Input | 30Apk，60Apk-pk，21.21Arms | |
| Noise | ≤1.4mA RMS (Bandwidth at 20 MHz, Range 30A，10X) | |
| Max. Working Voltage | CAT I 300V | |
| Max. Floating Voltage | CAT I 300V | |
| Max. Conductor Diameter | 5mm | |
| Overload Indicator | Flashing light | |
