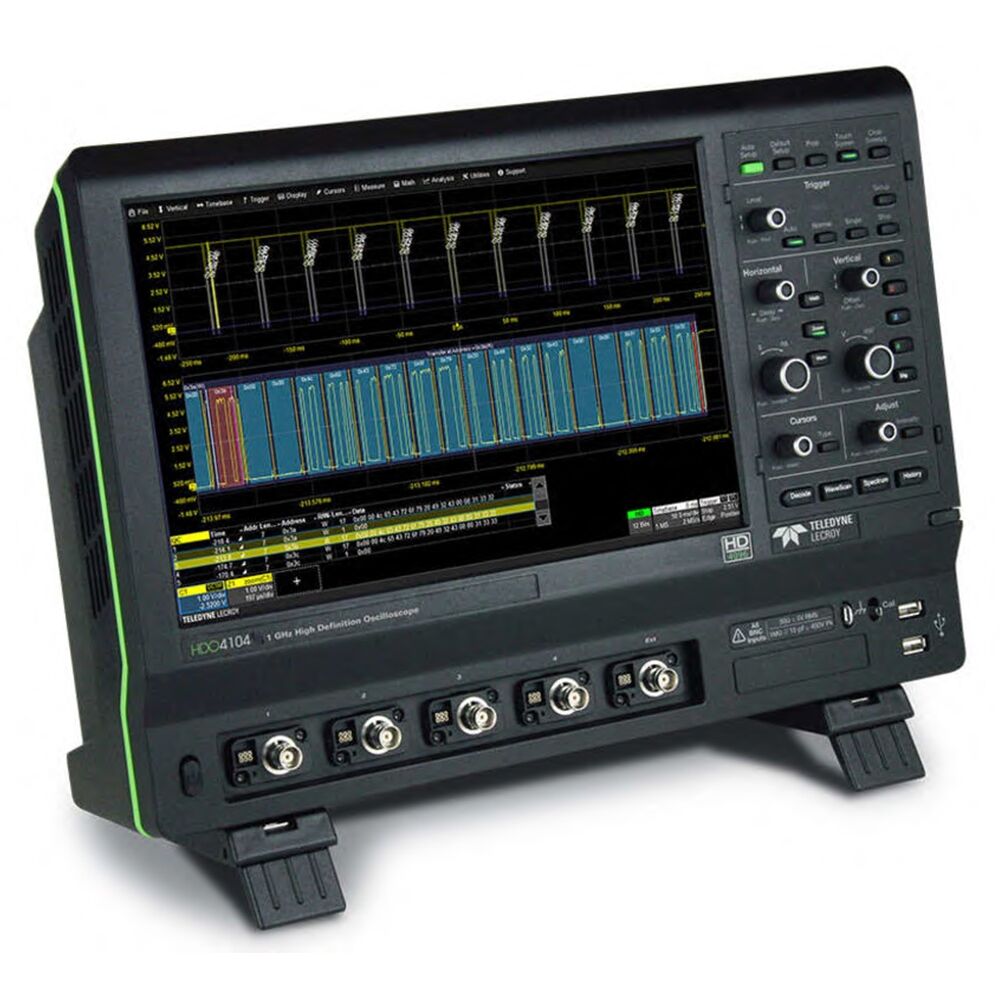

HDO4034A 350 MHz, 10 GS/s, 4 Ch, 12.5 Mpts/Ch 12-bit HD Osiloskop
HDO4000A serisi 4 analog giriş kanalına, Teledyne LeCroy’un HD4096 yüksek tanımlı teknolojisini kullanarak 12 bit çözünürlüğe, 1 GHz’ye kadar bant genişliğine ve 12.1 ”kapasitif dokunmatik ekrana sahip kompakt bir osiloskop serisidir.
Özelikle Güç elektroniği tasarımları, dijital güç yönetimi veya güç bütünlüğü analizi, otomotiv elektroniği sistemleri ve gömülü sistemler veya mekatronik tasarımlarda hata ayıklama (debug) ve sorun giderme (troubleshooting) işlemleri için idealdir.
HD4096 High Definition Technology: Diğer osiloskoplardan 16 kat daha fazla çözünürlükte sinyallerin yakalanmasını ve görüntülenmesini sağlar. Yakalanan ve görüntülenen dalga formları daha temiz ve keskindir. Diğer osiloskoplardaki gürültülerde kaybolan sinyal ayrıntıları HD4096 ile açıkça görülmekte ve ayırt edilmesi kolaydır. HD4096, osiloskopların gelişmiş hata ayıklama ve analiz için eşsiz ölçüm hassasiyeti sunmalarını sağlar.
Yüksek Ofset Aralığı: 16 bitlik bir ofset DAC, 20 mV / div'de ± 10 V ofset, 5 mV / div'de ± 4 V ve en yüksek hassasiyette (1 mV / div) şaşırtıcı bir ± 1,6 V ofset sağlar. Yüksek ofsetler (12 bit ile birlikte), DC veya sensör sinyallerinde küçük sinyal değişikliklerini (örneğin dalgalanma, gürültü, geçici girişim) almayı ve görüntülemeyi kolaylaştırır. Ayrıca, Teledyne LeCroy’un yüksek gerilim problarının çoğu için genişletilmiş ofset aralıkları sağlar.
HDO4000 Serisi Genel Özellikleri
| Band Genişliği | 200MHz'den 1GHz'e kadar |
| Hafıza | 12.5 Mpts - 25 Mpts |
| Maksimum Örnekleme | 10 GS/s |
| Kanal Sayısı | 4 |
| Dikey Çözünürlük | 12 Bit |
| HD4096 High Definition Technology |  |
| MAUI – Most Advanced User Interface |  |
