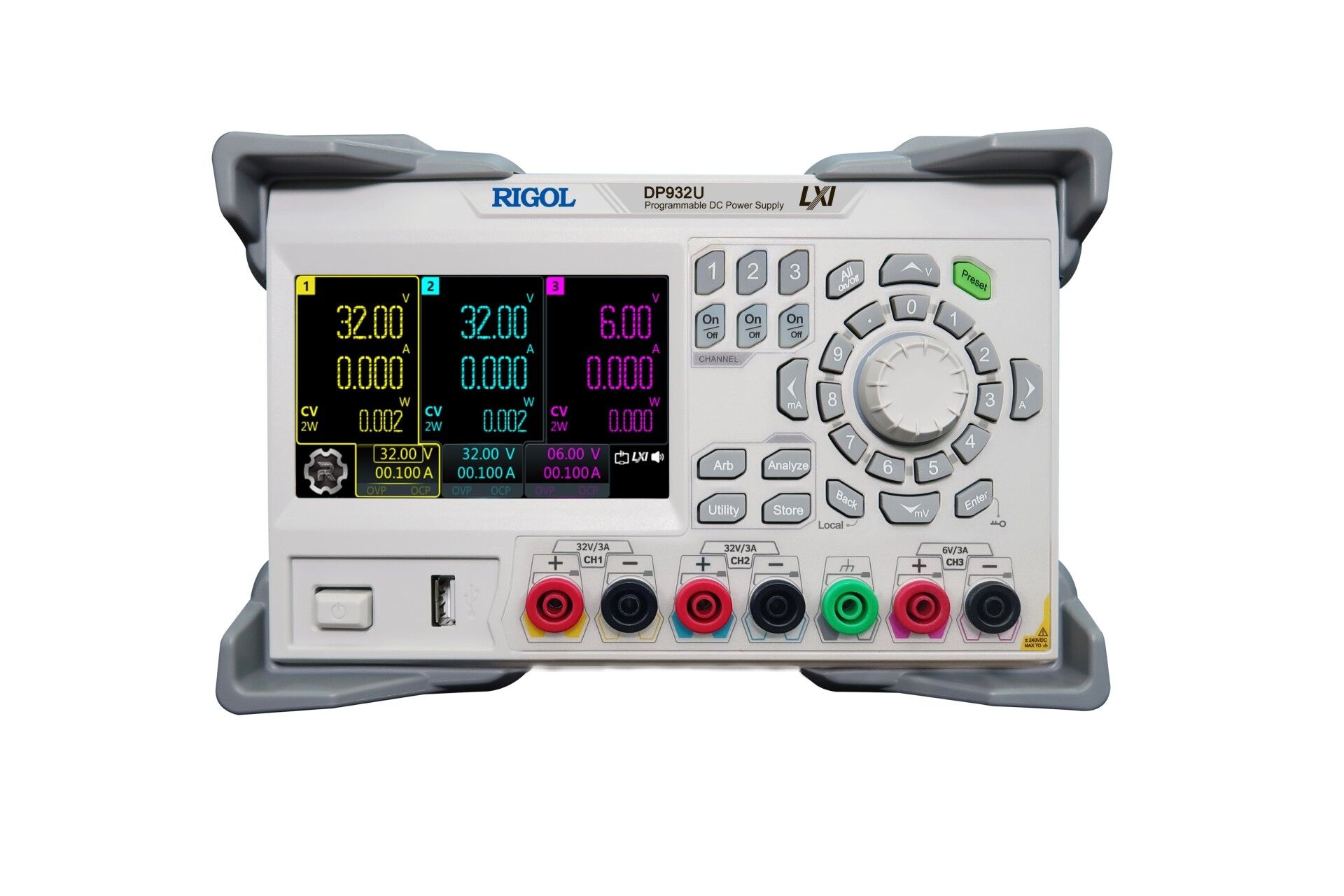

Rigol DP932U 210W 3 İzole Çıkışlı (CH1 / CH2: 0 - 32 V / 0 - 3 A CH3: 6 V / 3 A) Programlanabilir DC Güç Kaynağı
Rigol DP932U, maksimum toplam 210W çıkışa sahip programlanabilir üç kanallı bir güç kaynağıdır. İlk 2 kanalın her biri 0 - 32 V voltaj ve 0 - 3 A akım sağlayabilirken üçüncü kanal 0 - 6 V voltaj ve 0 - 3 A akım sağlayabilir. Her kanal ayrı ayrı açılıp kapatılabilir ve ARB dalga formları oluşturma işlevine sahiptir. Standart arayüz seçenekleri USB (host ve cihaz), LAN ve dijital IO'dan oluşur ve programlama da desteklenir. 4.3" LCD dokunmatik ekran üzerinde veri kaydı ve diğer analiz yöntemleri de mevcuttur.
Özellikler:
- 3 Kanal Biribirinden bağımsız ve izole çıkışlı
- 210W'a kadar toplam güç
- Her kanalın çıkışı bağımsız ve izoledir.
- Dalgalanma: 350 μV / 2 mA
- Gerçek zamanlı çizim, trend, akım darbe analizi ve veri kaydı
- OCP, OVP, OTP koruma fonksiyonları
- 4.3" LCD dokunmatik ekran
- Boyutlar 239 x 157 x 419 mm
- Ağırlık 9,15 kg
Spesifikasyonlar:
| Model | DP932E | DP932U | DP932A | DP2031 |
|---|---|---|---|---|
| Power | 198 W | 210 W | 210 W | 222 W |
| Rear output terminals | No | No | No | Yes, for channel 1/2 |
| Voltage range / current range | CH1 / CH2: 0 - 30 V / 0 - 3 A CH3: 0 - 6 V / 0 - 3 A |
CH1 / CH2: 0 - 32 V / 0 - 3 A CH3: 0 - 6 V / 0 - 3 A |
CH1 / CH2: 0 - 32 V / 0 - 3 A CH3: 0 - 6 V / 0 - 3 A |
CH1 / CH2: 0 - 32 V / 0 - 3 A CH3: 0 - 6 V / 0 - 5 A |
| Resolution | CH1 / CH2: 10 mV / 10 mA | CH1 / CH2: 10 mV / 10 mA | CH1 / CH2: 1 mV / 1 mA | CH1 / CH2: 1 mV / 1 μA |
| ARB waverform generation | No | Yes with min. dwell time of 1000 msec | Yes with min. dwell time of 100 msec | Yes with min. dwell time of 1 msec |

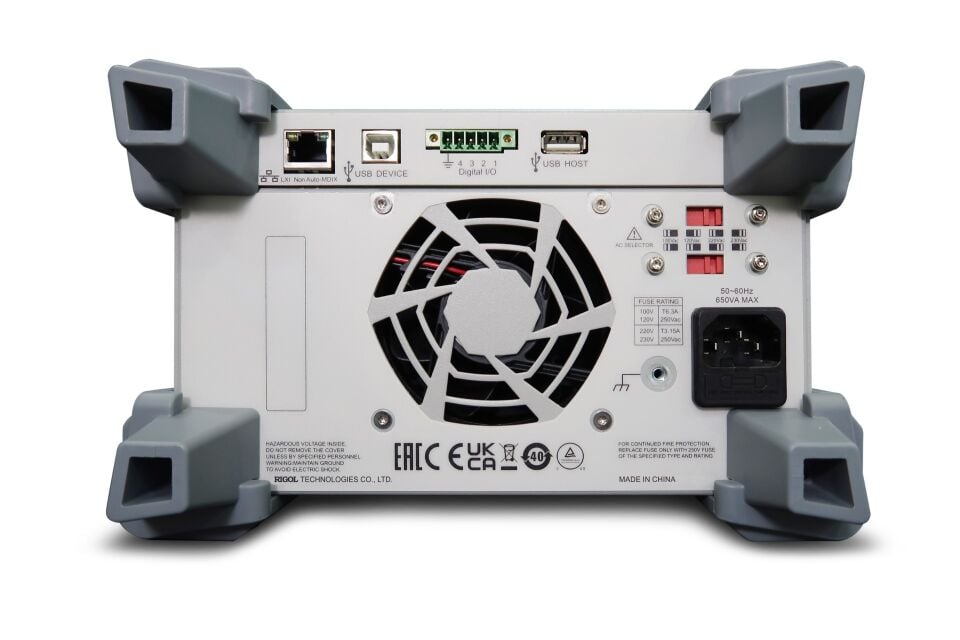

| Interfaces | USB host/device, LAN | USB host/device, LAN | USB host/device, LAN, Digital IO | USB host/device, RS232, LAN, Digital IO |
Specifications
| Outputs | 3 Isolated Channels |
| Output switch | Each channel |
| Ripple | 350 μV / 2 mA |
| Analysis methods | Real-time plot, trend, current pulse analysis and datalogging |
| Protection | OCP, OVP, OTP |
| Display | 4.3" LCD touch screen |
| Dimensions | 239 x 157 x 419 mm |
| Weight | 9.15 kg |
Accessories
The Rigol DP932E power supply comes with the following accessories:
- Power cord
- One fuse
- USB cable
- Two pairs of 10 A connection cables
