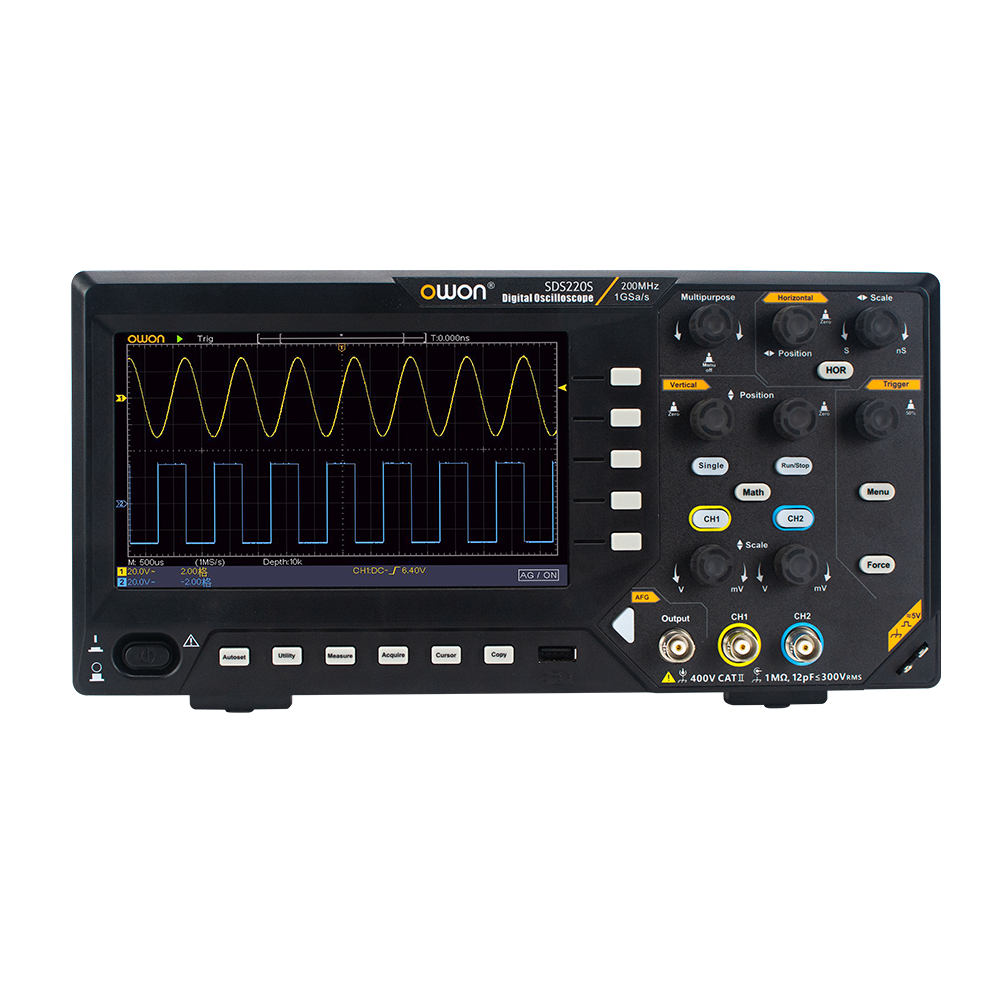

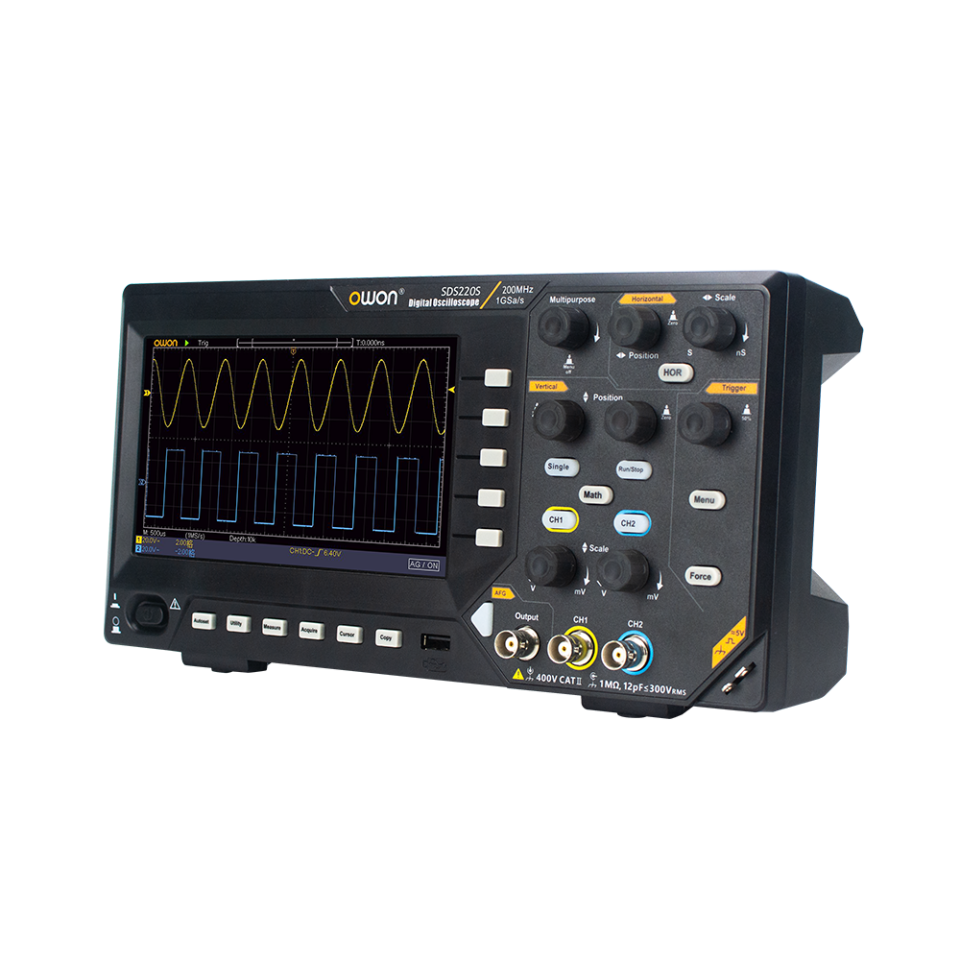

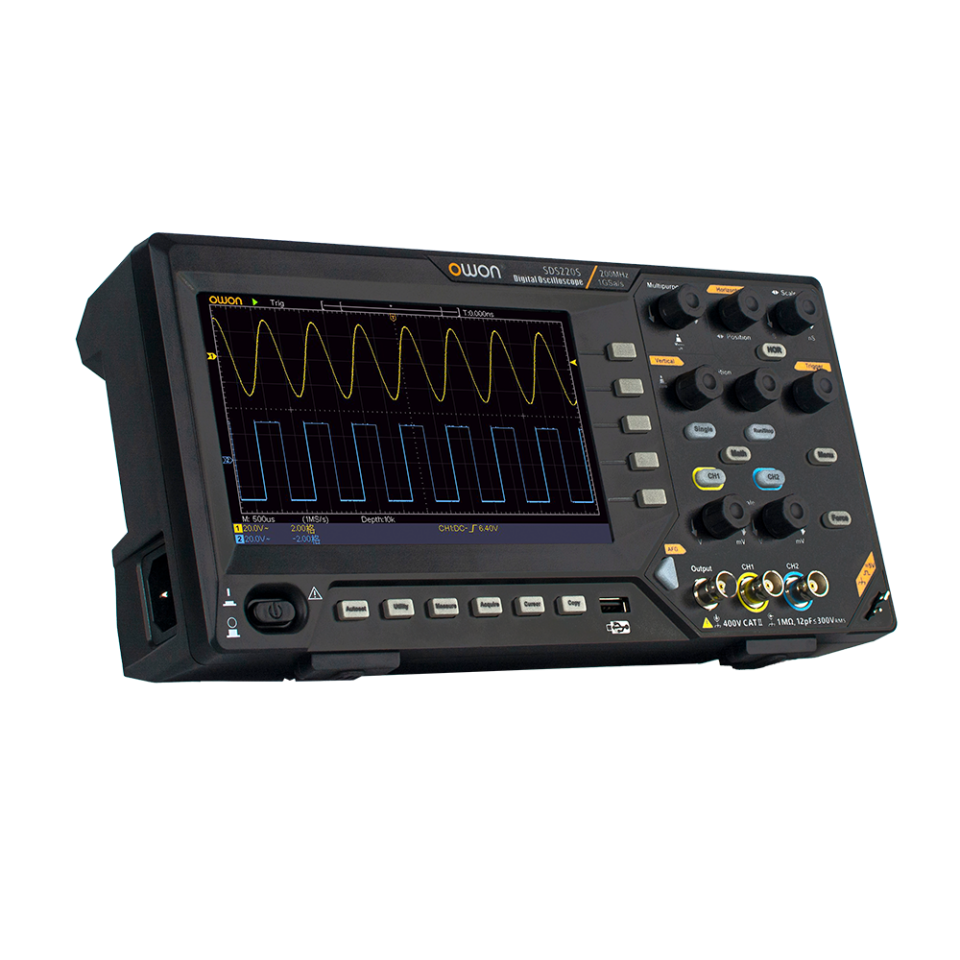

SDS210S 100 MHz 2 Kanal 1GS/s Dijital Osiloskop
SDS200 Serisi Dijital Osiloskop Genel Özellikleri:
- Çift kanallı Osiloskop + 25MHz Sinyal Jeneratörü (SDS210S, 215S, 220S）
- 100MHz, 150MHz, 200MHz bant genişliği
- Çift kanallı bağımsız 1GS/s gerçek zamanlı örnekleme hızı
- 20M hafıza derinliği
- 30 Otomatik Dalga Formu Ölçümünü Destekler
- 6 basamaklı Yüksek hassasiyetli Frekans Sayacı
- FFT Spektrum Analizi
- USB Aygıt arayüzü aracılığıyla PC ile bağlantı sağlar. SCPI ve LabVIEW işlevlerini destekleyerek ücretsiz bilgisayar yazılımı ve bazı programlama geliştirme demoları sağlar. Böylece cihazı uzaktan kontrol edebilir ve ikincil geliştirmeyi gerçekleştirebilirsiniz.
- 7 inç TFT LCD ekran
SDS210S Özellikleri:
- 100 MHz Bant Genişliği
- 2 Kanal
- Max 1GS/s Örnekleme Oranı
- Acquisition Mod: Normal, Peak detect, Averaging
- Kayıt Uzunluğu: 20M
- Waveform Storage: 16 waveforms
Waveform Generator Özellikleri
Standart Waveforms: Sine wave, square wave, ramp wave, pulse wave, arbitrary wave
Arbitrary Waveform: Sinc, exponential rise, exponential decline, Gaussian more than 160 kinds
Max Frekans Çıkışı: 25MHz
Arbitrary Waveform: 0.1Hz～5MHz
Örnekleme Oranı: 125MSa/s
|
Model |
SDS210(S) |
SDS215(S) |
SDS220(S) |
|
|
Bandwidth |
100MHz |
150MHz |
200MHz |
|
|
Channels |
Dual |
|||
|
Sample Rate |
Max 1GS/s |
|||
|
Acquisition Mode |
Normal, Peak detect, Averaging |
|||
|
Input Coupling |
DC, AC , Ground |
|||
|
Input Impedance |
1MΩ±2%，in parallel with 20 pF±5 pF |
|||
|
Probe Attenuation Factor |
1X，10X，100X，1000X |
|||
|
Record length |
20M |
|||
|
Horizontal Scale (s/div) |
2 ns/div – 1000 s/div, step by 1 – 2 - 5 |
|||
|
Vertical Sensitivity |
2 mV/div～10 V/div |
|||
|
Automatic Measurement |
Period, Frequency, Mean, PK-PK, RMS, Max, Min, Top, Base, Amplitude, Overshoot, Preshoot, Rise Time, Fall Time, +PulseWidth, -PulseWidth, +Duty Cycle, -Duty Cycle, Delay A→B, Delay A→B, Cycle RMS, Cursor RMS, Screen Duty, Phase, +PulseCount, -PulseCount, RiseEdgeCnt, FallEdgeCnt, Area, and Cycle Area. |
|||
|
Waveform Math |
＋, －, ×, ÷, FFT |
|||
|
Waveform Storage |
16 waveforms |
|||
|
Trigger Type |
Edge, Video |
|||
|
Communication Interface |
USB Host and Device |
|||
|
Frequency Counter |
available |
|||
|
Waveform Generator Specifications （only for SDS210S,215S,220S） |
|
|
Standard Waveforms |
Sine wave, square wave, ramp wave, pulse wave, arbitrary wave |
|
Arbitrary Waveforms |
Sinc, exponential rise, exponential decline, Gaussian more than 160 kinds |
|
Max Frequency Output |
25MHz |
|
Arbitrary Waveform |
0.1Hz～5MHz |
|
Sample rate |
125MSa/s |
|
Amplitude (50Ω) |
0.005Vpp ～ 3Vpp |
|
DC Offset Range |
±(3V) (high resistance) |
|
Channel |
1 |
|
Waveform Length |
8k |
|
Vertical Resolution |
14 bit |
|
Load Impedance |
50 Ω |
|
Others |
|
|
Display |
7 inch（800*480）LCD |
|
Dimension (L x H x D) |
301mm × 152mm × 70 mm |
|
Weight |
≈ 1.1kg |
