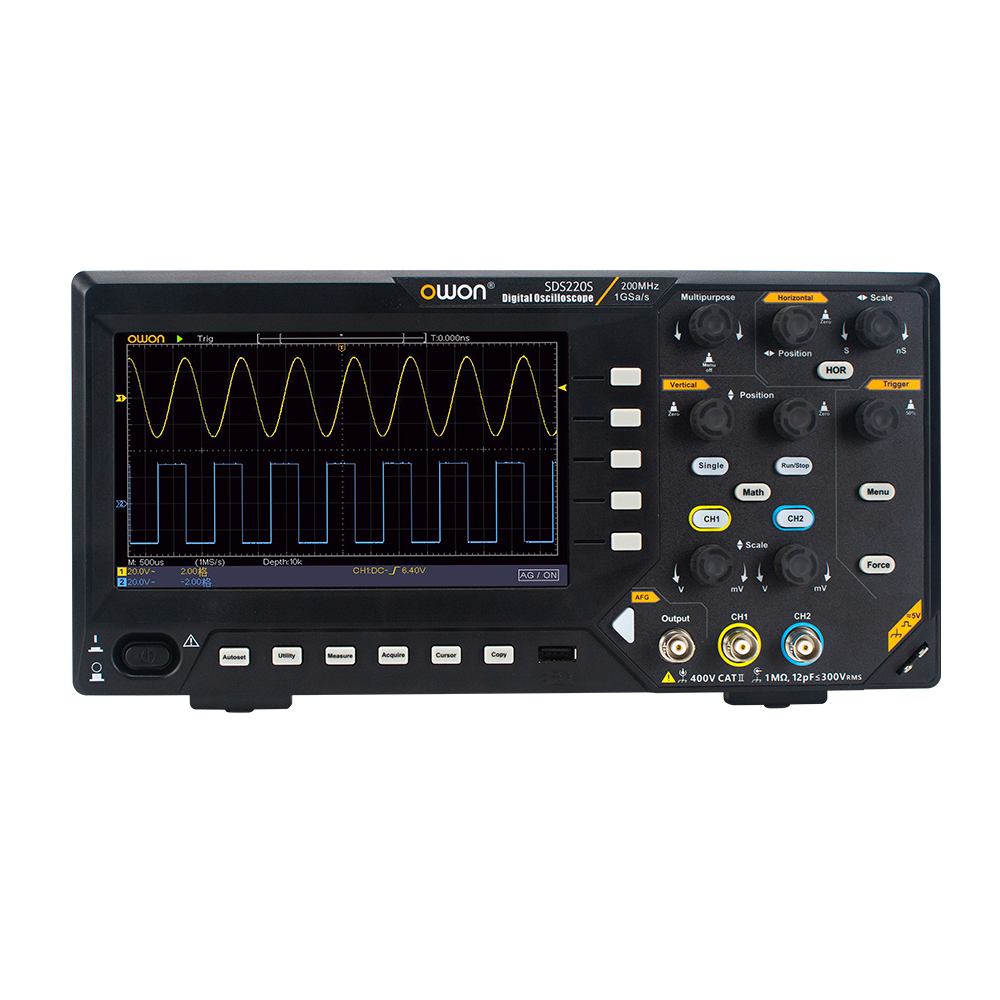

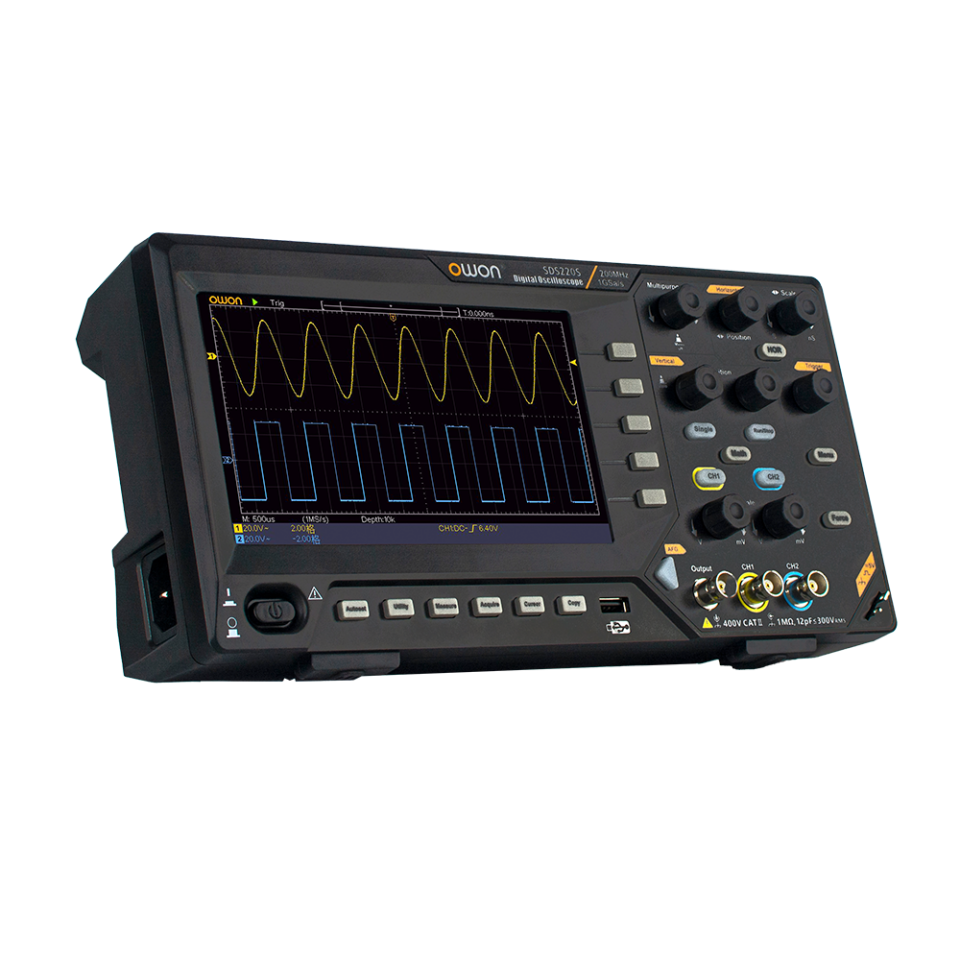

SDS215 150 MHz 2 Kanal 1GS/s Dijital Osiloskop

SDS200 Serisi Dijital Osiloskop Genel Özellikleri:

• Çift kanallı Osiloskop + 25MHz Sinyal Jeneratörü (SDS210S, 215S, 220S）
• 100MHz, 150MHz, 200MHz bant genişliği
• Çift kanallı bağımsız 1GS/s gerçek zamanlı örnekleme hızı
• 20M hafıza derinliği
• 30 Otomatik Dalga Formu Ölçümünü Destekler
• 6 basamaklı Yüksek hassasiyetli Frekans Sayacı
• FFT Spektrum Analizi
• USB Aygıt arayüzü aracılığıyla PC ile bağlantı sağlar. SCPI ve LabVIEW işlevlerini destekleyerek ücretsiz bilgisayar yazılımı ve bazı programlama geliştirme demoları sağlar. Böylece cihazı uzaktan kontrol edebilir ve ikincil geliştirmeyi gerçekleştirebilirsiniz.
• 7 inç TFT LCD ekran

SDS210 Özellikleri:

• 150 MHz Bant Genişliği
• 2 Kanal
• Max 1GS/s Örnekleme Oranı
• Acquisition Mod: Normal, Peak detect, Averaging
• Kayıt Uzunluğu: 20M
• Waveform Storage: 16 waveforms

  Model	SDS210(S)	SDS215(S)		SDS220(S)
  Bandwidth	100MHz	150MHz	200MHz
  Channels	Dual
  Sample Rate	Max 1GS/s
  Acquisition Mode	Normal, Peak detect, Averaging
  Input Coupling	DC,  AC ,  Ground
  Input Impedance	1MΩ±2%，in parallel with 20 pF±5 pF
  Probe Attenuation Factor	1X，10X，100X，1000X
  Record length	20M
  Horizontal Scale (s/div)	2 ns/div – 1000 s/div, step by 1 – 2 - 5
  Vertical Sensitivity	2 mV/div～10 V/div
  Automatic Measurement	Period, Frequency, Mean, PK-PK, RMS, Max, Min, Top, Base, Amplitude, Overshoot, Preshoot, Rise Time, Fall Time, +PulseWidth, -PulseWidth, +Duty Cycle, -Duty Cycle, Delay A→B, Delay A→B, Cycle RMS, Cursor RMS, Screen Duty, Phase, +PulseCount, -PulseCount, RiseEdgeCnt, FallEdgeCnt, Area, and Cycle Area.
  Waveform Math	＋, －, ×, ÷, FFT
  Waveform Storage	16 waveforms
  Trigger Type	Edge, Video
  Communication Interface	USB Host and Device
  Frequency Counter	available



  Waveform Generator Specifications （only for SDS210S,215S,220S）
  Standard Waveforms	Sine wave, square wave, ramp wave, pulse wave, arbitrary wave
  Arbitrary Waveforms	Sinc, exponential rise, exponential decline, Gaussian more than 160 kinds
  Max Frequency Output	25MHz
  Arbitrary Waveform	0.1Hz～5MHz
  Sample rate	125MSa/s
  Amplitude (50Ω)	0.005Vpp ～ 3Vpp
  DC Offset Range	±(3V) (high resistance)
  Channel	1
  Waveform Length	8k
  Vertical Resolution	14 bit
  Load Impedance	50 Ω
  Others
  Display	7 inch（800*480）LCD
  Dimension (L x H x D)	301mm × 152mm × 70 mm
  Weight	≈ 1.1kg
