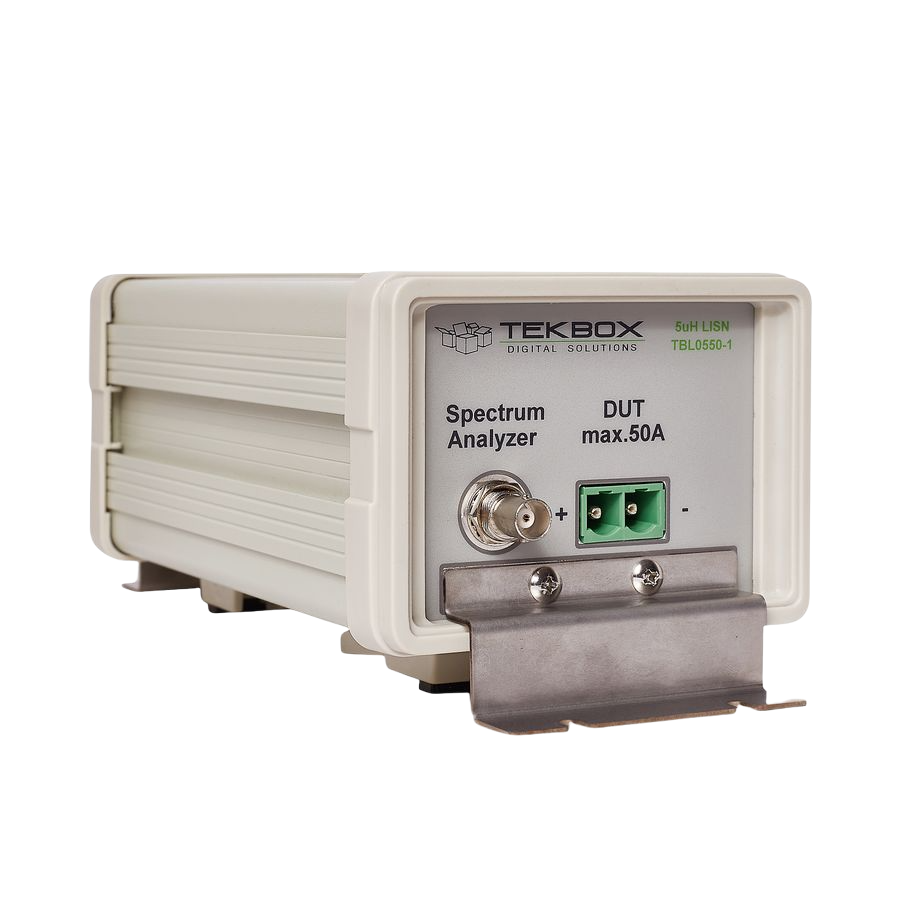

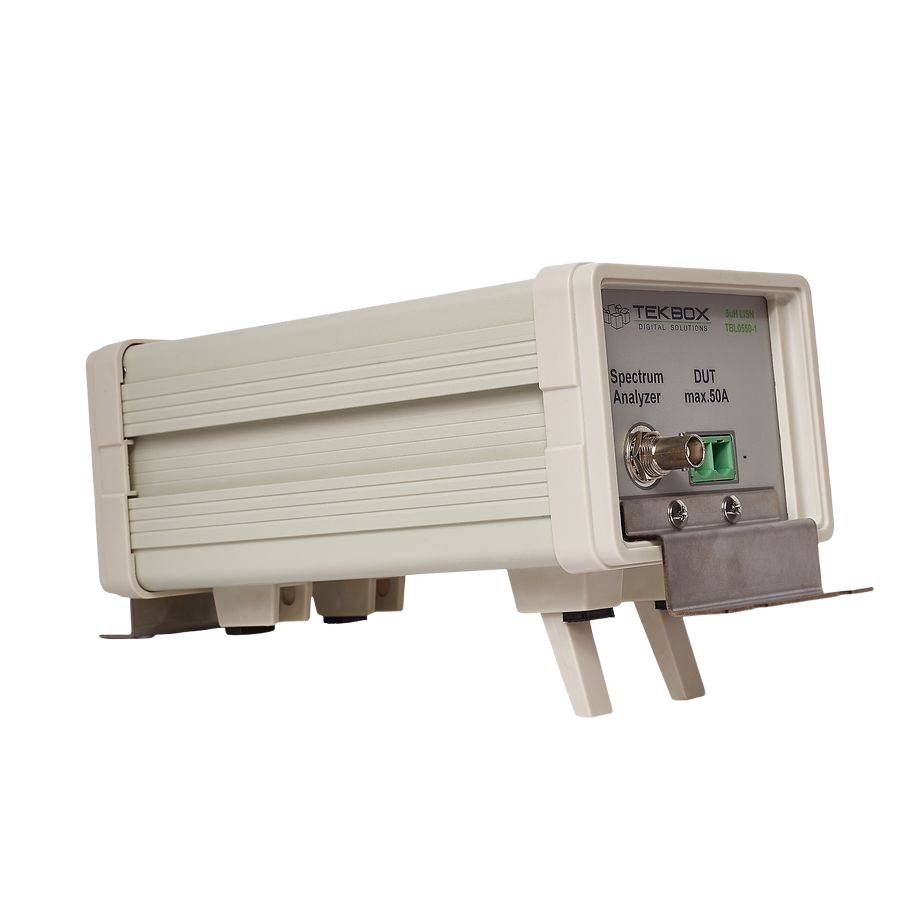

Tekbox TBL0550-1 50A Line Impedance Satabilisation Network-LISN–CISPR 25
TBL0550-1 5µH LISN, DC ile çalışan elektronik ekipmanın iletilen gürültü ölçümlerini ayarlamak için gerekli bir cihazdır. CISPR 16-1-2, CISPR-25, EN55025, MIL-STD-461F, ISO11452-4 ve DO-160/ED- sınırlamalarına göre 150kHz ila 110 MHz frekans aralığındaki ölçümler için kullanılmak üzere tasarlanmıştır. 14G ve ISO 7637-2.
LISN, DUT'nin (Test Edilen Cihaz) besleme hattına takılır. DUT'nin besleme terminallerinde mevcut olan iletilen gürültü, bir spektrum analizörü veya bir ölçüm alıcısı kullanılarak BNC konektöründe ölçülebilir. Kaynak (besleme) terminali ve DUT terminali, bir 5µH indüktör ile ayrılır.
Tekbox LISN Mate ile birlikte iki TBL0550-1, ortak mod ve diferansiyel mod gürültüsünün ayrı ölçümünü sağlar.
Ünite, bir BNC-erkek - N-erkek RG232 kablosu, eşleşen konektörler ve onu bir toprak düzlemine takmak için topraklama braketleri ile donatılmış olarak gelir.
ÖZELLİKLER
Frekans aralığı: 100 kHz – 150 MHz
DC Direnci: < 9 mΩ Source+ ila DUT+; < 2 mΩ Source- ila DUT-
Maksimum akım: 50A sürekli, 3 dakika boyunca 70 A
Nominal çalışma voltajı aralığı: 0 – 60V DC;
Bileşen derecesi: 250V
Yüksek akım fiş/vida terminalleri – erkek: Phoenix Contact 1998933, dişi: Phoenix Contact 1967375
1µF kapasitör, bir jumper çıkarılarak dahili olarak ayrılabilir
Boyutlar: 120 mm x 100 mm x 225 mm (toprak braketleri dahil 270 mm); ağırlık: 1,6 kg
