Tekbox TBL5016-1 16A Line Impedance Satabilisation Network-LISN
TBL5016-1 50µH LISN, DC veya AC ile çalışan elektronik ekipmanın yürütülen gürültü ölçümlerini ayarlamak için gerekli bir cihazdır. CISPR 16-1-2 ve MIL-STD-461F standardına göre tasarlanmış ve 9kHz ila 100 MHz frekans aralığında karakterize edilmiştir.
Yürütülen gürültü ölçümlerini gerçekleştirmenin yanı sıra, LISN'ler ayrıca çeşitli diğer standart testler için tanımlanmış bir empedans oluşturmak için kullanılır.
LISN, 5 Ohm direnci kısa devre yapmak ve onu CISPR 16-1-2'ye göre 50Ω/50µH LISN olarak yapılandırmak için yüksek akım jumper'ına sahip 50Ω/50µH+5 Ω tek hat tasarımıdır. LISN, 100 MHz'e kadar karakterize edilir; bu, LISN'nin 9 kHz ila 100 MHz birleşik aralığı için kullanılabileceği anlamına gelir.
LISN, DUT'nin (Test Edilen Cihaz) besleme hattına takılır. DUT'nin besleme terminallerinde bulunan iletilen gürültü, bir spektrum analizörü veya bir ölçüm alıcısı kullanılarak BNC konektöründe ölçülebilir. Kaynak (besleme) terminali ve DUT terminali, 50µH'lik bir indüktör ile ayrılır. DC veya tek fazlı ölçümler tipik olarak bir çift TBL5016-1 gerektirir. Tekbox LISN Mate ile birleştirmek, ortak mod ve diferansiyel mod gürültüsünün ayrı ölçümünü sağlar. 3 faz beslemeli DUT'lar, ürünün delta veya yıldız konfigürasyonunda tedarik edilmesine bağlı olarak üç veya dört adet TBL5016-1 gerektirir.

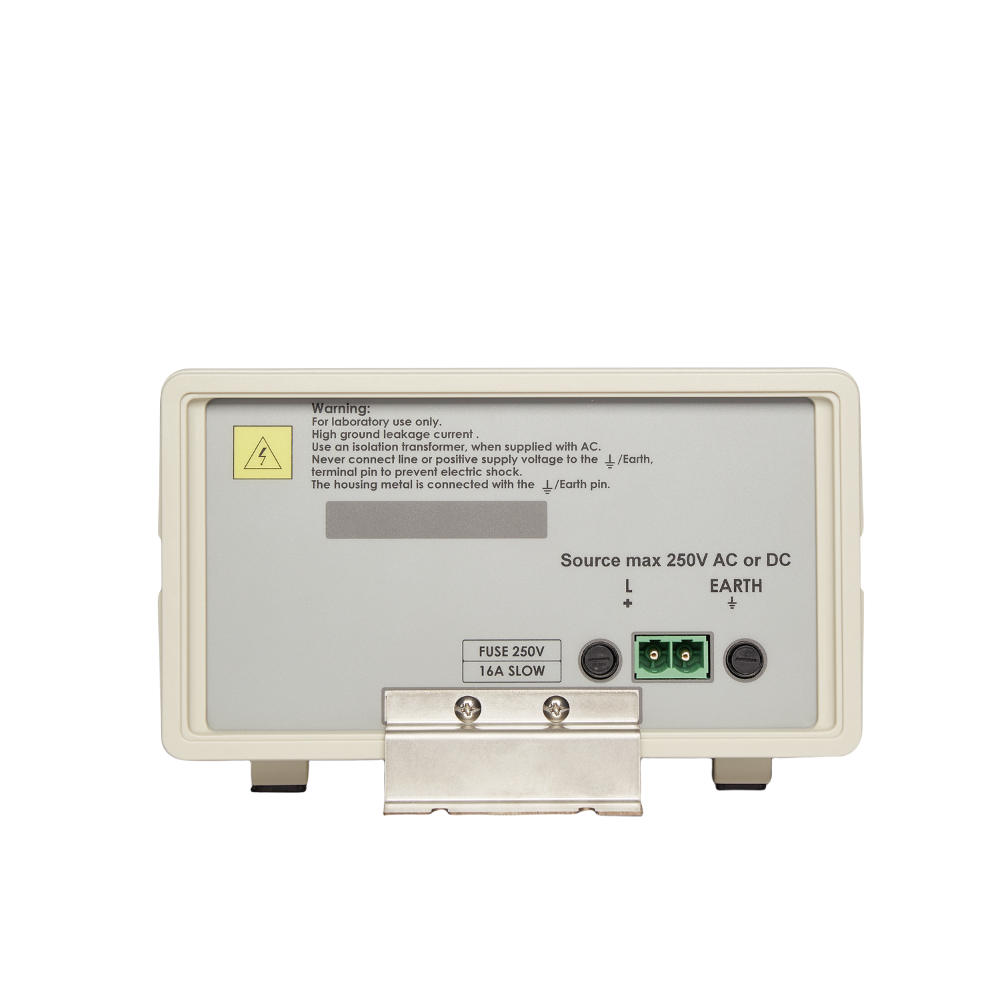

Ünite, bir BNC-erkek - N-erkek RG232 kablosu, eşleşen konektörler, yüksek akım yapılandırma atlama telleri ve onu bir toprak düzlemine takmak için topraklama braketleri ile donatılmış olarak gelir.
Spesifikasyonlar:
- LISN tipi: V-AMN, 50Ω/50µH+5 Ω veya 50Ω/50µH olarak yapılandırılabilir
- Frekans aralığı: 9 kHz – 100 MHz
- DC Direnci: < 45 mΩ
- Maksimum akım: 16A sürekli
- Çalışma voltajı aralığı: 0 – 250V DC; 0 – 250V AC (50/60 Hz), 0 – 120V AC (400 Hz)
- Sigorta: 2 x 16A yavaş
- Yüksek akım fiş/vida terminalleri – erkek: Phoenix Contact 1998933, dişi: Phoenix Contact 1967375
- Boyutlar: 250 mm x 225 mm x 140 mm (topraklama braketleri dahil)
- Ağırlık: 2,7 kg
