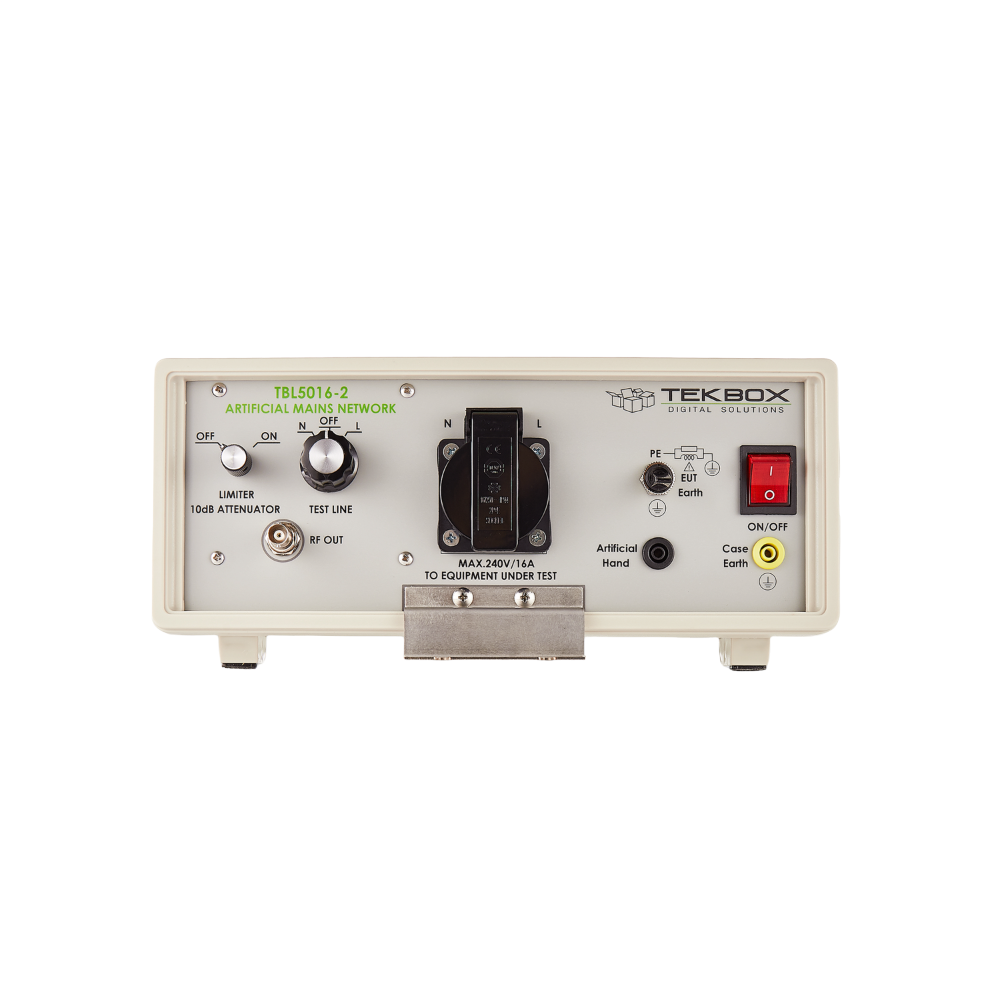

TBL5016-2, CISPR 16-1-2 standardına göre 9kHz ila 30MHz aralığında hattan iletilen parazitin ölçümü için bir Hat Empedansı Sabitleme Ağıdır.
Cihaz, maksimum 240V ve 16A'ya kadar besleme voltajlarına sahip tek fazlı, AC ile çalışan ekipmanı test etmek için tasarlanmıştır.
İletilen gürültü fazda ve nötr iletkende ölçülebilir. TBL5016-2, değiştirilebilir bir sınırlayıcı/zayıflatıcı ve yapay bir el bağlantısı ile donatılmıştır.
Cihaz, ülkeye özgü DUT konektörleri ile mevcuttur.
ÖZELLİKLER
Frekans aralığı: 9 kHz ila 30 MHz
Empedans: 50 Ω ║ (50 µH + 5 Ω)
Yapay el: 220 pF + 511 Ω
Anahtarlanabilir PE: 50 Ω ║ 50 µH
Sınırlayıcı / zayıflatıcı: 150 kHz ila 30 MHz; 10 dB
Hava çekirdekli indüktörler
Hat voltajı: maks. 240V / 50 – 60 Hz, CAT ‖‖
Maks. akım: 23°C'de 16A
DUT soketi: ülkeye özgü
Ölçüm konnektörü: 50 Ω BNC
Güç konnektörü: IEC 60320 C19
Çalışma Sıcaklık Aralığı: +5°C … + 40°C; %5 ila %80 RH
Güvenlik: Güvenlik Sınıfı I, IEC 1010-01
