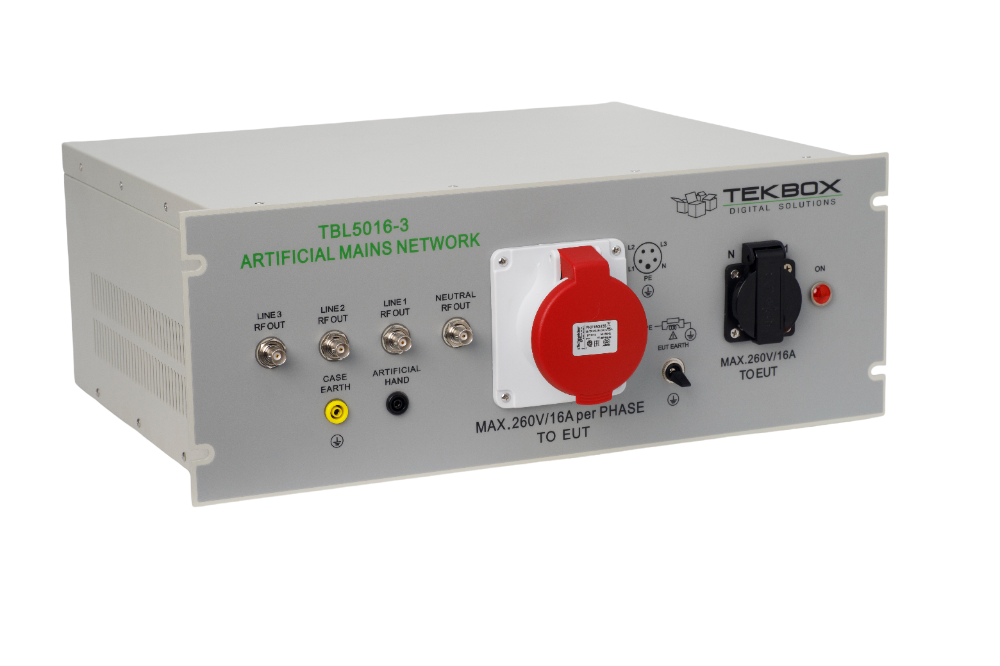

Tekbox TBL5016-3 Line Impedance Satabilisation Network-LISN–CISPR 16
0,00 TL
KDV Dahil Fiyat
0,00 TL
TBL5016-3, CISPR 16-1-2 standardına göre 9 kHz ila 30MHz aralığında hattan iletilen girişimin ölçümü için bir Hat Empedans Stabilizasyon Ağıdır. Cihaz, maksimum 450V/260V ve 16A'ya kadar besleme gerilimlerine sahip 3 fazlı ve tek fazlı, AC ile çalışan ekipmanı test etmek için tasarlanmıştır. İletilen gürültü her fazda ve nötr iletkende ölçülebilir. TBL5016-3, her faz ve nötr için ayrı RF çıkışlarına sahiptir ve sonuç olarak, emisyonları ortak mod ve diferansiyel mod bileşenlerinde bölmek için TBLM1 ile birleştirilebilir.
Tek fazlı DUT soketi ülkeye özel varyantlarda mevcuttur.
Tek fazlı DUT soketi ülkeye özel varyantlarda mevcuttur.
ÖZELLİKLER
Frekans aralığı: 9 kHz ila 30 MHz
Empedans: 50 Ω ║ (50 µH + 5 Ω)
Yapay el: 220 pF + 511 Ω
Anahtarlanabilir PE: 50 Ω ║ 50 µH
250µH ön filtre
Her hat ve nötr için ayrı RF çıkışları
Hava çekirdekli indüktörler
Hat voltajı: maks. 540V/260V / 50 – 60 Hz, CAT ‖
Maks. hat ve nötr başına akım: 16A @ 23°C her biri
3 fazlı DUT soketi: CEE/IEC60309, 3L+N+PE, 16A, dişi
Tek fazlı DUT soketi: ülkeye özgü
Güç konnektörü: CEE/IEC60309, 3L+N+PE, 16A, erkek
Ölçüm konnektörleri: 50 Ω BNC
Çalışma Sıcaklık Aralığı: +5°C … + 40°C; %5 ila %80 RH
Güvenlik: Güvenlik Sınıfı I, IEC 1010-01
