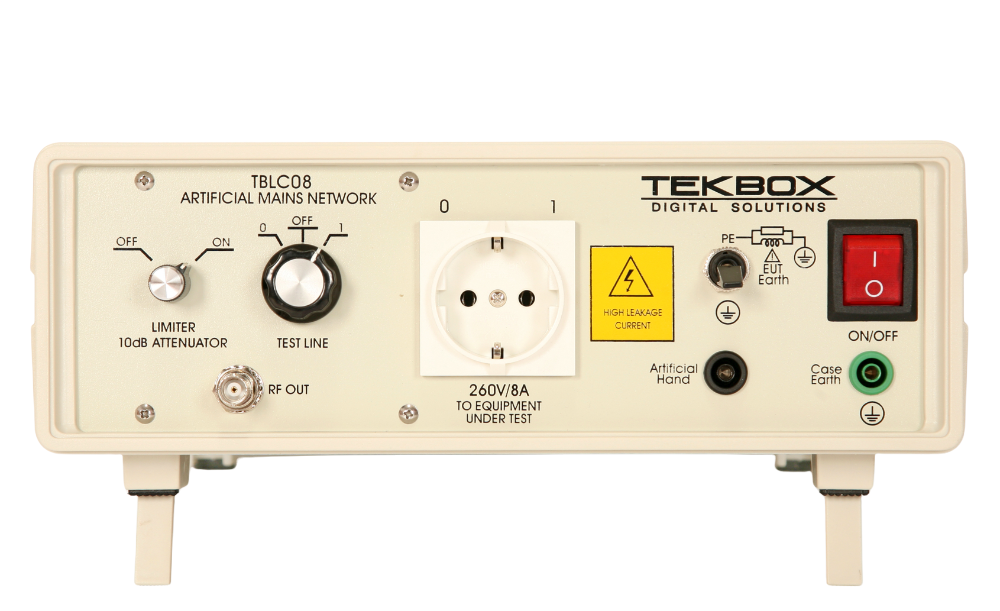

Tekbox TBLC08 Line Impedance Satabilisation Network-LISN–CISPR 16

TBLC08 50uH LISN, CISPR16 standardına göre 9kHz ila 30MHz aralığında hattan iletilen parazitin ölçümü için bir Hat Empedans Stabilizasyon Ağıdır.

Cihaz, maksimum 240V ve 8A'ya kadar besleme voltajlarına sahip tek fazlı, AC ile çalışan ekipmanı test etmek için tasarlanmıştır.

İletilen gürültü fazda ve nötr iletkende ölçülebilir.

TBLC08, değiştirilebilir bir sınırlayıcı/zayıflatıcı ve yapay bir el bağlantısı ile donatılmıştır.
Cihaz, ülkeye özgü DUT konektörleri ile mevcuttur.

ÖZELLİKLER

Frekans aralığı: 9 kHz ila 30 MHz

Empedans: 50 Ω ║ (50 µH + 5 Ω)

Yapay el: 220 pF + 511 Ω

Anahtarlanabilir PE: 50 Ω ║ 50 µH

Sınırlayıcı / zayıflatıcı: 150 kHz ila 30 MHz; 10 dB

Hava çekirdekli indüktörler

Hat voltajı: nominal 0-240V; maks. 260V DC veya AC / 50-60 Hz; CAT II

Maksimum akım: 8A @ 23°C

DUT soketi: ülkeye özgü

Ölçüm konnektörü: 50 Ω BNC

Güç konnektörü: IEC 60320 C13

Çalışma Sıcaklık Aralığı: +5°C … + 40°C; %5 ila %80 RH

Güvenlik: Güvenlik Sınıfı I, IEC 1010-01
