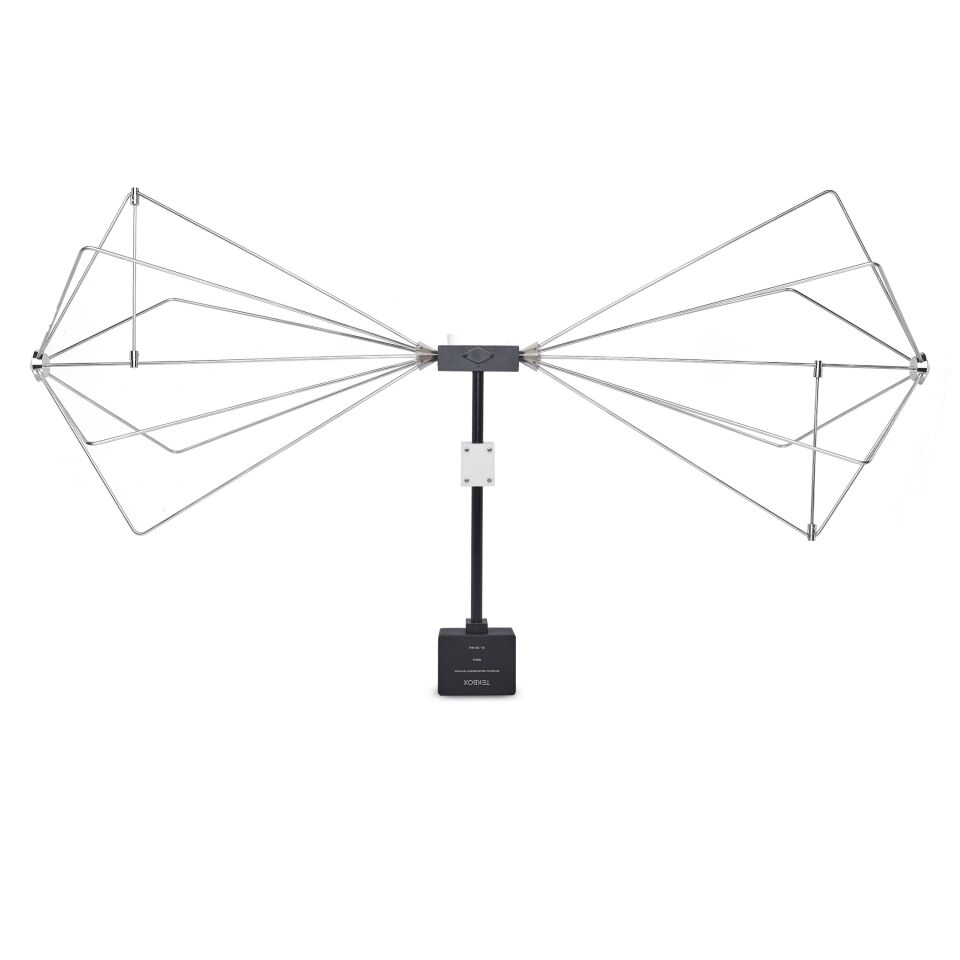

Tekbox TBMA2 Biconical 30MHz-300MHz Anten
Tekbox Bikonik 30MHz-300MHz RF Anten
- Tür: pasif bikonik
- Frekans aralığı: 30 MHz– 300 MHz
- Nominal empedans: 50 Ω
- Balun: 1:4
- Maksimum sürekli giriş RF gücü: 100 W
- Bağlayıcı: N tipi dişi
- İzotropik Kazanç: -12.51 ila 0.55, bkz. Şekil 2 ve Tablo 1
- Anten Faktörü: 10.8 - 26.3, bkz. Şekil 3 ve Tablo 1
- Gerilim Daimi Dalga Oranı (VSWR): 1,05 - 38,05, bkz. Şekil 4 ve Şekil 5
- Test standartları: FCC, CISPR, SAE, RTCA-DO-160, Mil STD-461, vb.
- Uzunluk: 138,7 cm (54.6 ") uç
- Çap: 54,2 cm (21,3 ")
- Derinlik: Balun dahil 80,3 cm (31,6 ")
- Bir yayılan elemanın ağırlığı: 1,28 kg (2,82 lbs)
- Tutucu/balun ağırlığı: 0,96 kg (2,12 lbs)
TBMA2, EMC yayılan emisyon testi ve tanımlı alan gücü üreten bikonik bir ölçüm antenidir. Uygun fiyatıyla, kurum içi ön uygunluk testi yapan herhangi bir laboratuvar için mükemmel bir seçimdir.
30 MHz'den 300 MHz'e kadar karakterize edilir ve dipol antene benzer yönlü bir desene sahiptir.

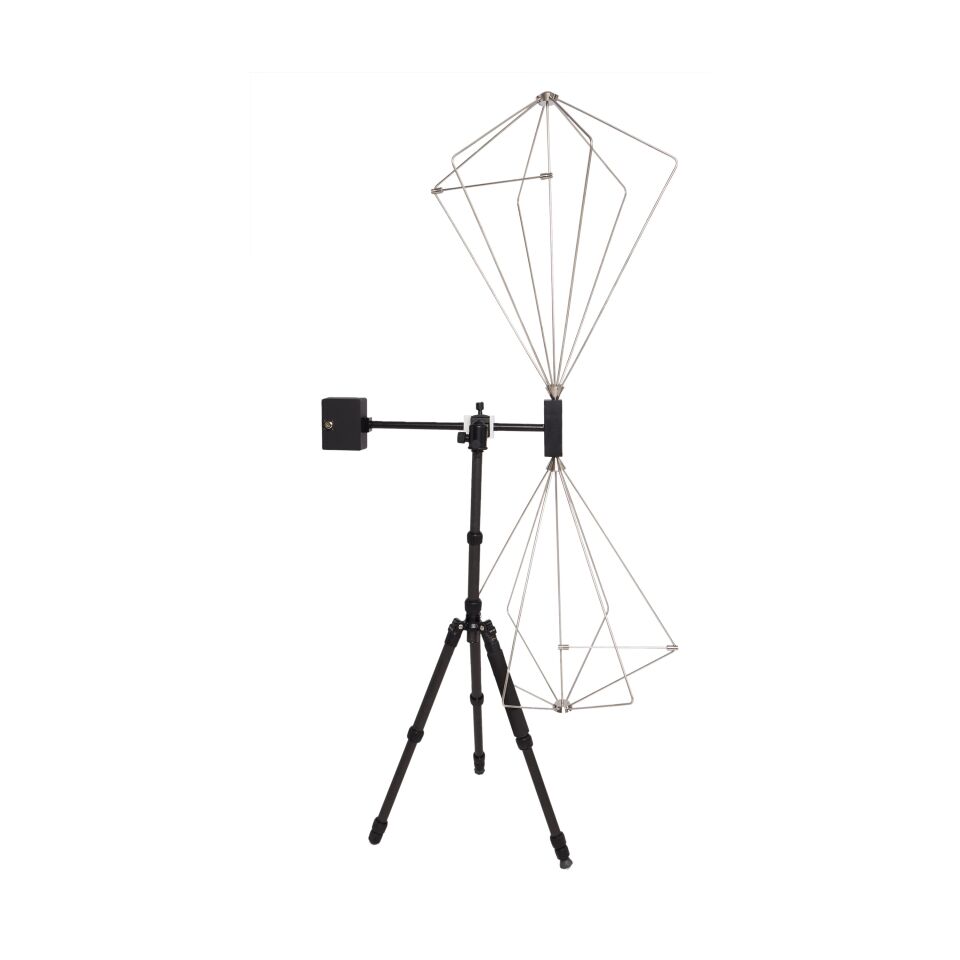

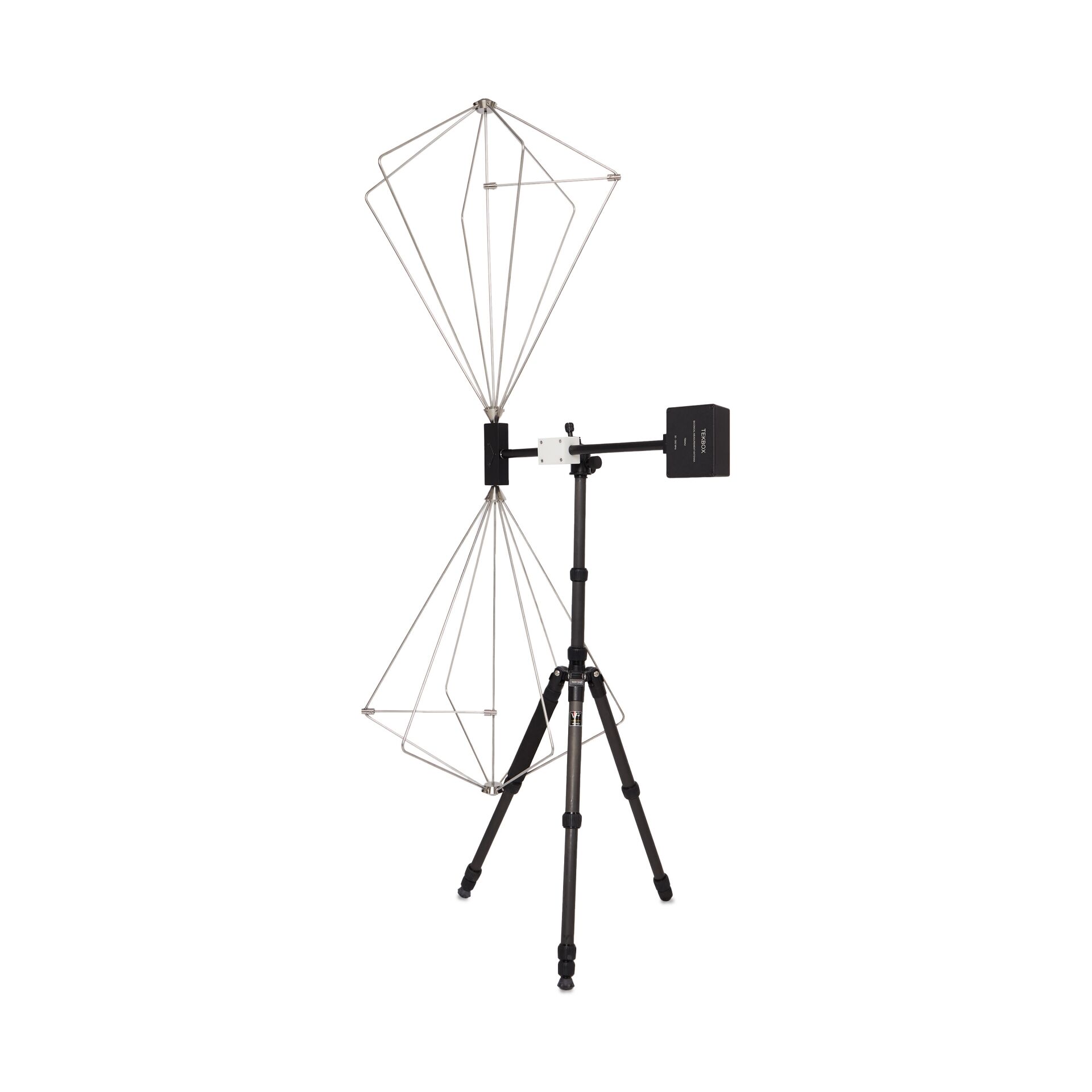

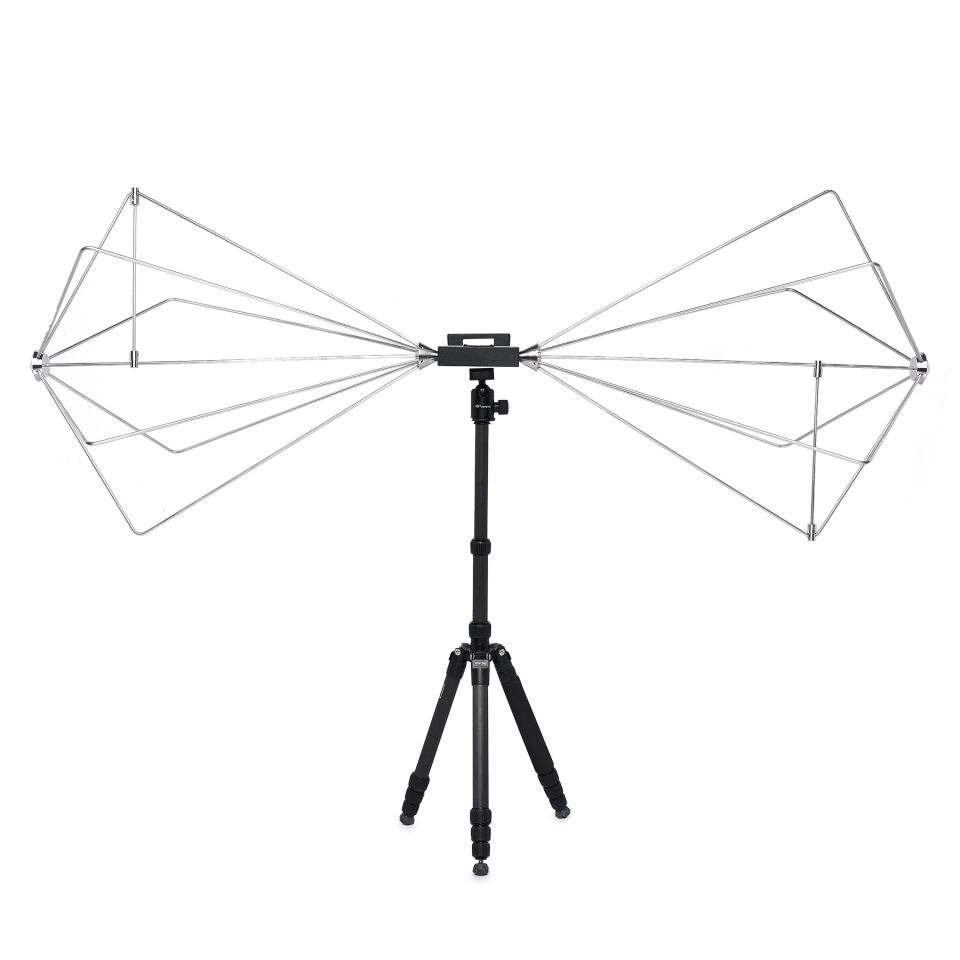

TBMA2, anteni standart tripodlara monte etmek için ¼” dişli geçmeli bir POM braketi ile birlikte gelir.
TBMA2 ışıma elemanları, alüminyum kullanılarak kaynak yapılmayan tasarımlarla ilişkili olan zamanla temas dejenerasyonunun dezavantajlarından kaçınmak için paslanmaz çelik parçalardan yapılmıştır. Yayıcı elemanlar kaynaklanmamıştır ancak başsız vidalarla sabitlenmiştir, bu da montajı / demontajı basitleştirir ve anteni kolayca depolanabilir ve taşınabilir hale getirir.
Anten elemanları, 100 W güç işleme kapasitesine sahip 1:4 balun üzerinden beslenir.
