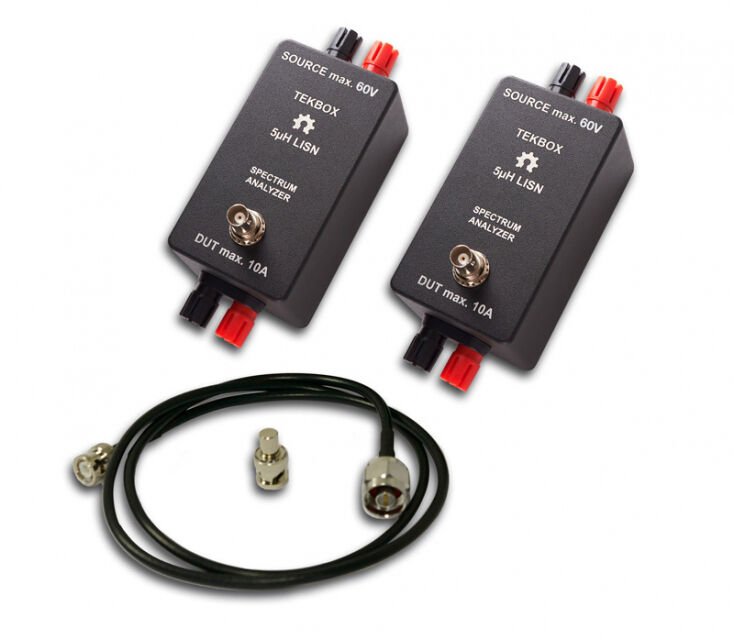

Tekbox TBOH01 Line Impedance Satabilisation Network- LISN–CISPR 25

TBOH01 5µH LISN, DC ile çalışan cihazların iletilen gürültü ölçümlerini ayarlamak için gerekli bir cihazdır.

150 kHz ila 110 MHz frekans aralığında EMC ön testi için kullanılmak üzere tasarlanmıştır.
LISN, DUT'nin (Test Edilen Cihaz) besleme hattına takılır. DUT'nin besleme terminallerinde mevcut olan iletilen gürültü, bir spektrum analizörü veya bir ölçüm alıcısı kullanılarak BNC konektöründe ölçülebilir.

Kaynak (besleme) terminali ve DUT terminali, bir 5µH indüktör ile ayrılır.

Frekans aralığı: 100kHz – 110MHz (1GHz, kılavuzdaki şekil 4'e bakın)

DC Direnci: 40 mΩ

Maksimum akım: 10A

Nominal çalışma voltajı aralığı: 0 – 60V DC *

* Güvenlik nedeniyle çalışma voltajı aralığı 60V DC ile sınırlıdır. LISN'nin bileşen derecesi ≥ 200V olmasına rağmen, pozitif besleme voltajı yanlışlıkla LISN'nin negatif terminaline ve dolayısıyla LISN muhafazasına bağlanabilir. Bu durumda, > 60 V'luk bir DC voltajı muhafazaya dokunulduğunda ölümcül bir elektrik çarpmasına neden olabilir
