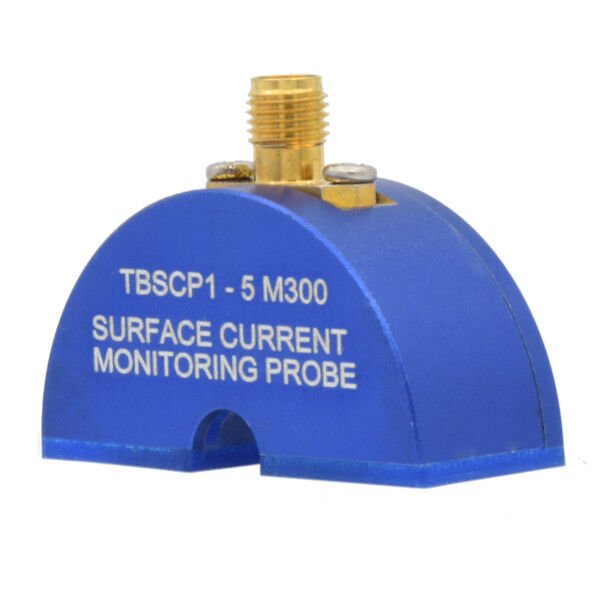

Tekbox TBSCP1-5M300 RF Surface Akım İzleme Probu

TBSCP1-5M300, Tekbox'ın uygun fiyatlı EMC ön uyumluluk test ekipmanı ürün yelpazesini genişleten bir RF yüzey akımı izleme probudur. Prob, 5 MHz ila 300 MHz arasında çok düz bir yanıta sahiptir ve 30 kHz ila 400 MHz arasındaki frekans aralığında karakterize edilir. TBSCP1-5M300, PCB yer düzlemleri veya izleri, metal düzlemler veya teller gibi yüzeylerde akan RF akımlarını ölçmesi gereken RF akım izleme uygulamaları içindir. RF akım izleme probunun kapladığı alan 40 mm x 15 mm ölçülerindedir. Transfer empedansı, 5 MHz ila 300 MHz arasında tipik bir 3dB bant genişliği ile -7 dB Ohm'dur.

Genel Özellikler:

• Frekans aralığı: 30 kHz - 400 MHz
• Transfer empedansı: 5 MHz ila 300 MHz arasında 3 dB bant genişliği ile -7 dB Ohm
• Ortogonal alanın bastırılması: tip. > 15 dB ort. 100 MHz'e kadar
• Ayak izi: 40 mm x 15 mm
• Yükseklik: 30 mm
• Ağırlık: 25 gr
• Bağlayıcı tipi: SMA female
• Maks. birincil akım (DC – 400 Hz): 150 A
• Maks. birincil akım (RF): 12 A
• Maks. çekirdek sıcaklığı: 125 °C
